Intro

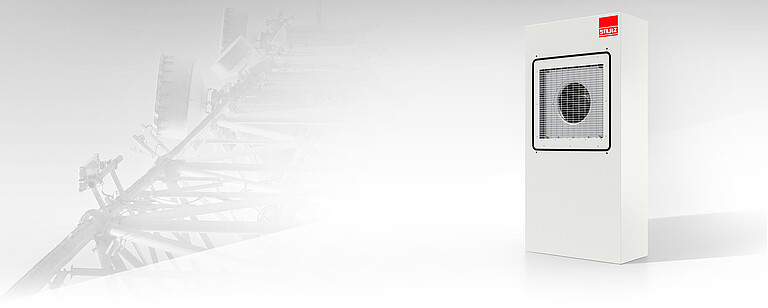

ShelterAir


Climatiseurs à free cooling pour installation ultérieure en intérieur ou extérieur



Pour réduire fortement les coûts d'exploitation des stations de base, il est possible de les équiper ultérieurement d'un climatiseur à free cooling ShelterAir de STULZ.

Solutions pour les appareils ShelterAir

  • Refroidissement de shelter

  • Free cooling direct

  • Installation dans le shelter

  • Installation hors du shelter

Avantages

Avantages

  • Solution de free cooling à rendement énergétique élevé pouvant être mise en œuvre ultérieurement dans des systèmes existants.

  • Les coûts d'installation ultérieure peuvent être amortis particulièrement vite dans le cas des stations de base, où les climatiseurs de confort fonctionnent 24 heures sur 24.

  • Grâce au principe du plug and play, les appareils ShelterAir sont immédiatement prêts au branchement et à l'utilisation.

Free cooling direct

Grâce au free cooling, les appareils permettent d'obtenir une réduction des coûts d'exploitation pouvant atteindre jusqu'à 96 %.

  • Uwe Kudszus, chef de produit



    « Aujourd'hui encore, de nombreuses stations de base sont dotées de climatiseurs de confort sans possibilité de free cooling. Le climatiseur à free cooling ShelterAir peut être facilement intégré dans ce genre de systèmes. Il assure alors la régulation des climatiseurs de confort. »

Souplesse d'installation

Afin d'offrir une flexibilité maximale, les appareils sont proposés en deux versions : FCL-IN, pour l'installation en intérieur, et FCL, pour l'installation en extérieur.

Le FCL-IN est installé à l'intérieur lorsqu'une protection maximale contre le vandalisme et les intempéries constitue un objectif prioritaire.

ShelterAir-FC-FCL-IN_Shelter

FCL-IN installation



Le FCL est installé à l'extérieur afin que l'espace du conteneur reste entièrement disponible pour l'équipement informatique. Accessibilité parfaite depuis l'extérieur pour les opérations de maintenance.

ShelterAir FC FCL

FCL installation

Caractéristiques

Caractéristiques

  • Prêt à fonctionner dès le premier jour – installation mécanique et électrique simple

  • Intégration facile des climatiseurs de confort déjà en place

  • Définition selon vos souhaits de la valeur de température extérieure pour le free cooling

  • Ventilateur EC à vitesse variable

  • Parfaite accessibilité depuis l'avant

  • Mesure de la consommation de courant continu

  • Filtres à air G4 : le FCL-IN est équipé d'un filtre à poches offrant une plus grande surface de filtrage (2 m2). Ceci réduit les pertes de charge et prolonge les intervalles d'entretien.

  • Châssis isolé, à revêtement par poudre, fabriqué en tôle d'acier galvanisée

  • L'alarme de filtre peut être déclenchée soit par la pression différentielle soit sur la base d'une durée de fonctionnement du ventilateur réglable manuellement

Régulateur

Régulation et surveillance

Les appareils ShelterAir sont surveillés et régulés par le microprocesseur C102. Des climatiseurs de confort peuvent être intégrés dans le système de climatisation existant et être également pris en charge par le régulateur C102.



  • Les relais intégrés permettent au C102 de réguler et surveiller jusqu'à deux climatiseurs de confort.
  •

  • Il mesure directement la consommation d'énergie des appareils ShelterAir et enregistre le nombre d'heures de fonctionnement des climatiseurs de confort.
  •

  • Il assure la ventilation de secours en cas de coupure de l'alimentation électrique principale ou de défaut dans les climatiseurs de confort.
  •

  • L'alimentation 48 V CC permet de l'utiliser pour la ventilation de secours en cas d'urgence
  •

  • Surveillance : Modbus intégré, autres protocoles via WIB 1000
  •

WIB 1000

Convivial, le WIB 1000 permet un échange de données et une surveillance simples, et peut être utilisé dans le monde entier.



  • Recherche de données en continu par le régulateur
  •

  • Interface Ethernet
  •

  • Connexion aisée aux systèmes de GTC existants
  •

  • HTTP et SNMP simultanément
  •

  • Configuration simple et rapide sur ordinateur portable
  •

  • Compatible avec tous les systèmes de GTC courants
  •

  • Communication IP via protocoles SNMP et HTTP
  •
